撓性傳動機構

一. 在撓性機械元件,如皮帶,繩索,鏈條等,係用於較遠距離的動力傳遞,當使用這些傳動元件時,常可取代一群齒輪

       ,軸,軸承或類似的傳動裝置.因此這些元件可大為降低機器成本.

           又由於這些元件具有彈性又較長,故在吸收衝擊負荷及消除震動力的影響中扮演重要的任務,雖然此類益處

       與驅動機械的壽命同樣重要,但一般動力傳送機構均以降低成本為主要選擇因素.

        常用於撓性傳動的撓性連接器,可分為下列三種:

1. 皮帶(BELT):

    通常用皮革,橡膠或織物(棉,麻,毛等)所製成.繞於圓柱體得帶輪上,用以兩軸相距達10公尺之傳動.其最經濟

之線速度為1370m/min.

    V形斷面的皮帶,稱為V型皮帶(V-BELT),用於槽輪(Grooved Pulley),用於兩輪相距5M以內的傳動,轉速比常用在7:1以下.

用橡皮製成的皮帶,適宜潮濕地帶且不易為酸類所侵蝕.

2.繩(Rope):

     繩用麻,棉或鋼絲製成,截面多為圓形,在槽輪或有凸緣的鼓輪上,作傳動之用.兩輪軸的距離,通常為30m,所傳遞的線

速度最大不超過180m/min.

3.鏈(Chain)

     鏈由金屬環所組成,裝在鏈輪上,或在有齒的輪上.通常用於兩輪軸相距5M以下之傳動.鏈的線速度決定於鏈之型式.

滾子鏈(Roller Chain)與無聲鏈(Silent Chain),可在高達750m/min之線速度下傳動.

二. 皮帶傳動之動力

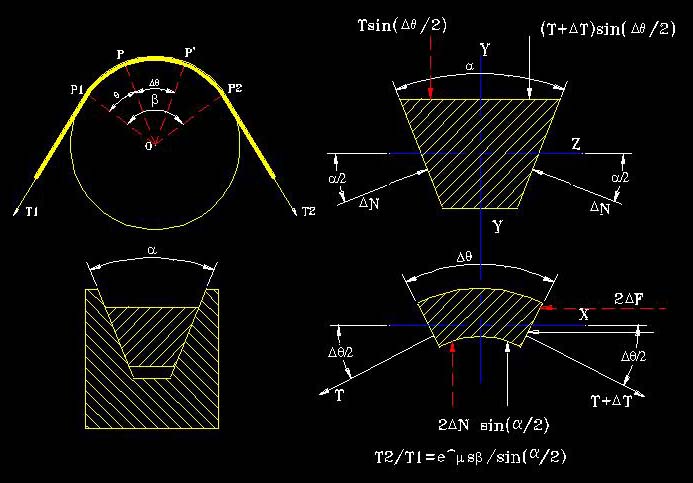

      用於皮帶驅動的皮帶通常是V形皮帶,可見到皮帶與滑輪的接觸發生於溝槽側緣沿線.當皮帶即將滑動時,可藉由

畫出皮帶一個元件的自由體圖,而找出存在於皮帶兩部分上的張力值T1與T2之間的關係
